Mengekstrak teks dan informasi dari gambar dengan menggunakan pengayaan AI

Gambar sering berisi informasi berguna yang relevan dalam skenario pencarian. Pencarian Azure AI tidak mengkueri konten gambar secara real time, tetapi Anda dapat mengekstrak informasi tentang gambar selama pengindeksan dan membuat konten tersebut dapat dicari. Untuk mewakili konten gambar dalam indeks pencarian, Anda dapat menggunakan pendekatan ini:

• Vektorisasi gambar untuk mewakili konten visual sebagai vektor yang dapat dicari.
• Verbalisasi gambar menggunakan keterampilan GenAI Prompt yang mengirim permintaan verbalisasi ke model penyelesaian obrolan LLM untuk menggambarkan gambar.
• Analisis gambar menggunakan keterampilan analisis gambar untuk menghasilkan representasi teks gambar, seperti dandelion untuk foto dandelion, atau warna kuning. Anda juga dapat mengekstrak metadata tentang gambar, seperti ukurannya.
• Gunakan OCR untuk mengekstrak teks dan dari foto atau gambar, seperti kata STOP dalam tanda berhenti.

Anda juga dapat membuat keterampilan kustom untuk memanggil pemrosesan gambar eksternal apa pun yang ingin Anda berikan.

Artikel ini berfokus pada analisis gambar dan OCR, keterampilan kustom yang menyediakan pemrosesan eksternal, bekerja dengan gambar yang disematkan, dan melapisi visualisasi pada gambar asli. Jika verbalisasi atau vektorisasi adalah pendekatan pilihan Anda, lihat Pencarian multimodal sebagai gantinya.

Untuk bekerja dengan konten gambar dalam set keterampilan, Anda memerlukan:

Secara opsional, Anda dapat menentukan proyeksi untuk menerima output analisis gambar ke dalam penyimpanan pengetahuan untuk skenario penambangan data.

Menyiapkan file sumber

Pemrosesan gambar digerakkan oleh pengindeks, yang berarti bahwa input mentah harus berada di sumber data yang didukung.

• Analisis gambar mendukung JPEG, PNG, GIF, dan BMP
• OCR mendukung JPEG, PNG, BMP, dan TIF

Gambar adalah file biner mandiri atau disematkan dalam dokumen, seperti file aplikasi PDF, RTF, atau Microsoft. Maksimal 1.000 gambar dapat diekstrak dari dokumen tertentu. Jika ada lebih dari 1.000 gambar dalam dokumen, 1.000 gambar pertama diekstraksi dan kemudian peringatan dihasilkan.

Azure Blob Storage adalah storage yang paling sering digunakan untuk pemrosesan gambar di Pencarian Azure AI. Ada tiga tugas utama yang terkait dengan pengambilan gambar dari kontainer blob:

• Aktifkan access ke konten dalam kontainer. Jika Anda menggunakan string koneksi akses lengkap yang menyertakan kunci, kunci tersebut memberikan Anda akses ke konten. Atau, Anda dapat mengautentikasi menggunakan identitas terkelola atau terhubung sebagai layanan tepercaya.

• Buat sumber data jenis azureblob yang terhubung ke kontainer blob yang menyimpan file Anda.

• Tinjau batas tingkat layanan untuk memastikan bahwa data sumber Anda berada di bawah ukuran maksimum dan batas kuantitas untuk pengindeks dan pengayaan.

Mengonfigurasi pengindeks untuk pemrosesan gambar

Setelah file sumber disiapkan, aktifkan normalisasi gambar dengan mengatur imageAction parameter dalam konfigurasi pengindeks. Normalisasi gambar membantu membuat gambar lebih seragam untuk pemrosesan hilir. Normalisasi gambar mencakup operasi berikut:

• Gambar besar diubah ukurannya menjadi tinggi dan lebar maksimum untuk membuatnya seragam.
• Untuk gambar yang memiliki metadata yang menentukan orientasi, rotasi gambar disesuaikan untuk pemuatan vertikal.

Perhatikan bahwa mengaktifkan imageAction (mengatur parameter ini ke selain none) akan dikenakan biaya tambahan untuk ekstraksi gambar sesuai dengan harga Pencarian Azure AI.

Penyesuaian metadata dijadikan dalam tipe kompleks yang dibuat untuk setiap gambar. Anda tidak dapat menolak persyaratan normalisasi gambar. Keterampilan yang mengolah gambar, seperti OCR dan analisis gambar, memerlukan gambar yang dinormalisasi.

1. Buat atau perbarui pengindeks untuk mengatur properti konfigurasi:

   {
     "parameters":
     {
       "configuration":
       {
          "dataToExtract": "contentAndMetadata",
          "parsingMode": "default",
          "imageAction": "generateNormalizedImages"
       }
     }
   }


2. Atur dataToExtract ke contentAndMetadata (diperlukan).

3. Verifikasi bahwa parsingMode diatur ke default (diperlukan).

   Parameter ini menentukan granularitas dokumen pencarian yang dibuat dalam indeks. Mode default menyiapkan korespondensi satu-ke-satu sehingga satu blob menghasilkan satu dokumen pencarian. Jika dokumen besar, atau jika keterampilan memerlukan potongan teks yang lebih kecil, Anda dapat menambahkan keterampilan Pemisahan Teks yang membagi dokumen menjadi halaman untuk tujuan pemrosesan. Tetapi untuk skenario pencarian, satu blob per dokumen diperlukan jika pengayaan mencakup pemrosesan gambar.

4. Atur imageAction untuk mengaktifkan simpul normalized_images di pohon pengayaan (diperlukan):

   • generateNormalizedImages untuk menghasilkan array gambar yang dinormalisasi sebagai bagian dari pemecahan dokumen.

   • generateNormalizedImagePerPage (hanya berlaku untuk PDF) untuk menghasilkan array gambar yang dinormalisasi di mana setiap halaman dalam PDF dirender ke satu gambar output. Untuk file non-PDF, perilaku parameter ini mirip seolah-olah Anda telah mengatur generateNormalizedImages. Namun, pengaturan generateNormalizedImagePerPage dapat membuat operasi pengindeksan kurang berkinerja berdasarkan desain (terutama untuk dokumen besar) karena beberapa gambar harus dihasilkan.

5. Secara opsional, sesuaikan lebar atau tinggi gambar yang dinormalisasi yang dihasilkan:

   • normalizedImageMaxWidth dalam piksel. Defaultnya adalah 2.000. Nilai maksimum adalah 10.000.

   • normalizedImageMaxHeight dalam piksel. Defaultnya adalah 2.000. Nilai maksimum adalah 10.000.

   Pengaturan default 2,000 piksel untuk lebar dan tinggi maksimum gambar yang dinormalisasi didasarkan pada ukuran maksimum yang didukung oleh kemampuan OCR dan kemampuan analisis gambar. Keterampilan OCR mendukung lebar dan tinggi maksimum 4.200 untuk bahasa non-bahasa Inggris, dan 10.000 untuk bahasa Inggris. Jika Anda meningkatkan batas maksimum, pemrosesan bisa gagal pada gambar yang lebih besar tergantung pada definisi set keterampilan Anda dan bahasa dokumen.

6. Secara opsional, atur kriteria jenis file jika beban kerja menargetkan jenis file tertentu. Konfigurasi pengindeks blob mencakup pengaturan penyertaan dan pengecualian file. Anda dapat memfilter file yang tidak Anda inginkan.

{
  "parameters" : {
      "configuration" : {
          "indexedFileNameExtensions" : ".pdf, .docx",
          "excludedFileNameExtensions" : ".png, .jpeg"
      }
  }
}

Tentang gambar yang dinormalisasi

Ketika imageAction diatur ke nilai selain tidak ada, bidang baru normalized_images berisi larik gambar. Setiap gambar adalah jenis kompleks yang memiliki anggota berikut:

Nilai sampel dari normalized_images:

[
  {
    "data": "BASE64 ENCODED STRING OF A JPEG IMAGE",
    "width": 500,
    "height": 300,
    "originalWidth": 5000,
    "originalHeight": 3000,
    "rotationFromOriginal": 90,
    "contentOffset": 500,
    "pageNumber": 2,
    "boundingPolygon": "[[{\"x\":0.0,\"y\":0.0},{\"x\":500.0,\"y\":0.0},{\"x\":0.0,\"y\":300.0},{\"x\":500.0,\"y\":300.0}]]"
  }
]

Data poligon pembatas diwakili sebagai string yang berisi array poligon bersarang ganda yang dikodekan JSON. Setiap poligon adalah array titik, di mana setiap titik memiliki koordinat x dan y. Koordinat relatif terhadap halaman PDF, dengan asal (0, 0) di sudut kiri atas.

Saat ini, gambar yang diekstrak menggunakan imageAction: generateNormalizedImages selalu menghasilkan satu poligon, tetapi struktur berlapis ganda dipertahankan untuk konsistensi dengan keterampilan yang mendukung beberapa poligon, seperti keterampilan Azure Content Understanding.

Menentukan set keterampilan untuk pemrosesan gambar

Bagian ini melengkapi artikel referensi keterampilan dengan menyediakan konteks untuk bekerja dengan input keterampilan, output, dan pola, karena berkaitan dengan pemrosesan gambar.

1. Buat atau perbarui set keterampilan untuk menambahkan keterampilan.

2. Tambahkan templat untuk OCR dan analisis gambar dari portal Azure, atau salin definisi dari dokumentasi referensi skill. Masukkan mereka ke dalam array keterampilan dalam definisi set keterampilan Anda.

3. Jika perlu, sertakan kunci sumber daya Microsoft Foundry dalam set keterampilan. Pencarian Azure AI melakukan panggilan ke sumber daya Microsoft Foundry yang dapat ditagih untuk OCR dan analisis gambar untuk transaksi yang melebihi batas gratis (20 per pengindeks per hari). Kecuali Anda menggunakan koneksi tanpa kunci, sumber daya Microsoft Foundry harus berada di wilayah yang sama dengan layanan pencarian Anda.

4. Jika gambar asli disematkan dalam file PDF atau aplikasi seperti PPTX atau DOCX, Anda perlu menambahkan keterampilan Penggabungan Teks jika Anda ingin output gambar dan output teks bersama-sama. Bekerja dengan gambar yang disematkan dibahas lebih lanjut dalam artikel ini.

Setelah kerangka dasar skillset Anda dibuat dan Foundry Tools dikonfigurasi, Anda dapat fokus pada setiap skill gambar secara individu, menentukan input dan konteks sumber, serta memetakan hasil ke bidang baik di indeks atau penyimpanan pengetahuan.

Input untuk pemrosesan gambar

Seperti disebutkan, gambar diekstrak selama pemecahan dokumen dan kemudian dinormalisasi sebagai langkah awal. Gambar yang dinormalisasi adalah input ke keterampilan pemrosesan gambar apa pun, dan selalu diwakili dalam pohon dokumen yang diperkaya dengan salah satu dari dua cara:

• /document/normalized_images/* adalah untuk dokumen yang diproses secara keseluruhan.

• /document/normalized_images/*/pages adalah untuk dokumen yang diproses dalam gugus (halaman).

Apakah Anda menggunakan OCR dan analisis gambar dalam hal yang sama, input memiliki konstruksi yang hampir sama:

    {
      "@odata.type": "#Microsoft.Skills.Vision.OcrSkill",
      "context": "/document/normalized_images/*",
      "detectOrientation": true,
      "inputs": [
        {
          "name": "image",
          "source": "/document/normalized_images/*"
        }
      ],
      "outputs": [ ]
    },
    {
      "@odata.type": "#Microsoft.Skills.Vision.ImageAnalysisSkill",
      "context": "/document/normalized_images/*",
      "visualFeatures": [ "tags", "description" ],
      "inputs": [
        {
          "name": "image",
          "source": "/document/normalized_images/*"
        }
      ],
      "outputs": [ ]
    }

Memetakan output ke bidang pencarian

Dalam set keterampilan, Analisis Gambar dan output keterampilan OCR selalu berupa teks. Teks output direpresentasikan sebagai simpul di pohon dokumen internal yang diperkaya, dan setiap simpul harus dipetakan ke bidang dalam indeks pencarian, atau ke proyeksi di penyimpanan pengetahuan, untuk membuat konten tersedia di aplikasi Anda.

1. Dalam kumpulan keterampilan, tinjau outputs bagian setiap keterampilan untuk menentukan simpul-simpul yang ada di dalam dokumen yang telah diperkaya.

   {
     "@odata.type": "#Microsoft.Skills.Vision.OcrSkill",
     "context": "/document/normalized_images/*",
     "detectOrientation": true,
     "inputs": [ ],
     "outputs": [
       {
         "name": "text",
         "targetName": "text"
       },
       {
         "name": "layoutText",
         "targetName": "layoutText"
       }
     ]
   }


2. Buat atau perbarui indeks pencarian untuk menambahkan bidang agar menerima keluaran keterampilan.

   Dalam contoh kumpulan bidang berikut, konten adalah konten blob. Metadata_storage_name berisi nama file (disetel retrievable ke true). Metadata_storage_path adalah jalur unik blob dan merupakan kunci dokumen default. Merged_content adalah output dari Text Merge (berguna ketika gambar disematkan).

   Teks dan layoutText adalah output keterampilan OCR dan harus menjadi koleksi string untuk menangkap semua output yang dihasilkan OCR untuk seluruh dokumen.

     "fields": [
       {
         "name": "content",
         "type": "Edm.String",
         "filterable": false,
         "retrievable": true,
         "searchable": true,
         "sortable": false
       },
       {
         "name": "metadata_storage_name",
         "type": "Edm.String",
         "filterable": true,
         "retrievable": true,
         "searchable": true,
         "sortable": false
       },
       {
         "name": "metadata_storage_path",
         "type": "Edm.String",
         "filterable": false,
         "key": true,
         "retrievable": true,
         "searchable": false,
         "sortable": false
       },
       {
         "name": "merged_content",
         "type": "Edm.String",
         "filterable": false,
         "retrievable": true,
         "searchable": true,
         "sortable": false
       },
       {
         "name": "text",
         "type": "Collection(Edm.String)",
         "filterable": false,
         "retrievable": true,
         "searchable": true
       },
       {
         "name": "layoutText",
         "type": "Collection(Edm.String)",
         "filterable": false,
         "retrievable": true,
         "searchable": true
       }
     ],


3. Perbarui pengindeks untuk memetakan keluaran kumpulan keterampilan (simpul di pohon pengayaan) ke kolom indeks.

   Dokumen yang diperkaya bersifat internal. Untuk eksternalisasi simpul dalam pohon dokumen yang diperkaya, siapkan pemetaan bidang output yang menentukan bidang indeks mana yang menerima konten simpul. Data yang diperkaya diakses oleh aplikasi Anda melalui bidang indeks. Contoh berikut menunjukkan simpul teks (output OCR) dalam dokumen yang sudah diperkaya dan dipetakan ke bidang teks dalam indeks pencarian.

     "outputFieldMappings": [
       {
         "sourceFieldName": "/document/normalized_images/*/text",
         "targetFieldName": "text"
       },
       {
         "sourceFieldName": "/document/normalized_images/*/layoutText",
         "targetFieldName": "layoutText"
       }
     ]


4. Jalankan pengindeks untuk memanggil pengambilan dokumen sumber, pemrosesan gambar, dan pengindeksan.

Memverifikasi hasil

Jalankan kueri terhadap indeks untuk memeriksa hasil pemrosesan gambar. Gunakan Search Explorer sebagai klien pencarian, atau alat apa pun yang mengirim permintaan HTTP. Kueri berikut memilih bidang yang berisi output pemrosesan gambar.

POST /indexes/[index name]/docs/search?api-version=[api-version]
{
    "search": "*",
    "select": "metadata_storage_name, text, layoutText, imageCaption, imageTags"
}

OCR mengenali teks dalam file gambar. Ini berarti bahwa bidang OCR (teks dan layoutText) kosong jika dokumen sumber adalah teks murni atau gambar murni. Demikian pula, bidang analisis gambar (imageCaption dan imageTags) kosong jika input dokumen sumber adalah teks yang ketat. Eksekusi pengindeks memancarkan peringatan jika input pencitraan kosong. Peringatan semacam itu dapat diperkirakan ketika simpul tidak terisi dalam dokumen yang diperkaya. Ingat bahwa pengindeksan blob memungkinkan Anda menyertakan atau mengecualikan jenis file jika Anda ingin bekerja dengan jenis konten dalam isolasi. Anda dapat menggunakan pengaturan ini untuk mengurangi kebisingan selama pengindeks berjalan.

Kueri alternatif untuk memeriksa hasil dapat menyertakan konten dan bidang merged_content. Perhatikan bahwa bidang tersebut menyertakan konten untuk file blob apa pun, bahkan bidang di mana tidak ada pemrosesan gambar yang dilakukan.

Tentang output keterampilan

Output dari keterampilan termasuk text (OCR), layoutText (OCR), merged_content, captions (analisis gambar), tags (analisis gambar):

• text menyimpan output yang dihasilkan OCR. Bidang ini harus dipetakan ke simpul jenis Collection(Edm.String). Ada satu text bidang per dokumen pencarian yang terdiri dari string yang dibatasi koma untuk dokumen yang berisi beberapa gambar. Ilustrasi berikut menunjukkan output OCR untuk tiga dokumen. Pertama adalah dokumen yang berisi file tanpa gambar. Kedua adalah dokumen (file gambar) yang berisi satu kata, Microsoft. Ketiga adalah dokumen yang berisi beberapa gambar, beberapa tanpa teks apa pun ("",).

  "value": [
      {
          "@search.score": 1,
          "metadata_storage_name": "facts-about-microsoft.html",
          "text": []
      },
      {
          "@search.score": 1,
          "metadata_storage_name": "guthrie.jpg",
          "text": [ "Microsoft" ]
      },
      {
          "@search.score": 1,
          "metadata_storage_name": "Foundry Tools and Content Intelligence.pptx",
          "text": [
              "",
              "Microsoft",
              "",
              "",
              "",
              "Azure AI Search and Augmentation Combining Foundry Tools and Azure Search"
          ]
      }
  ]


• layoutText menyimpan informasi yang dihasilkan OCR tentang lokasi teks di halaman, yang dijelaskan dalam hal kotak pembatas dan koordinat gambar yang dinormalisasi. Bidang ini harus dipetakan ke simpul jenis Collection(Edm.String). Ada satu layoutText bidang per dokumen pencarian yang terdiri dari string yang dibatasi koma.

• merged_content menyimpan output keterampilan Penggabungan Teks, dan harus berupa satu bidang besar jenis Edm.String yang berisi teks mentah dari dokumen sumber, dengan disematkan text sebagai pengganti gambar. Jika file hanya berupa teks, maka OCR dan analisis gambar tidak memiliki pekerjaan, dan merged_content sama dengan content (sebuah properti blob yang mengandung konten blob).

• imageCaption menangkap deskripsi gambar sebagai tag-tag individu dan uraian teks yang lebih panjang.

• imageTags menyimpan tag tentang gambar sebagai kumpulan kata kunci, satu koleksi untuk semua gambar dalam dokumen sumber.

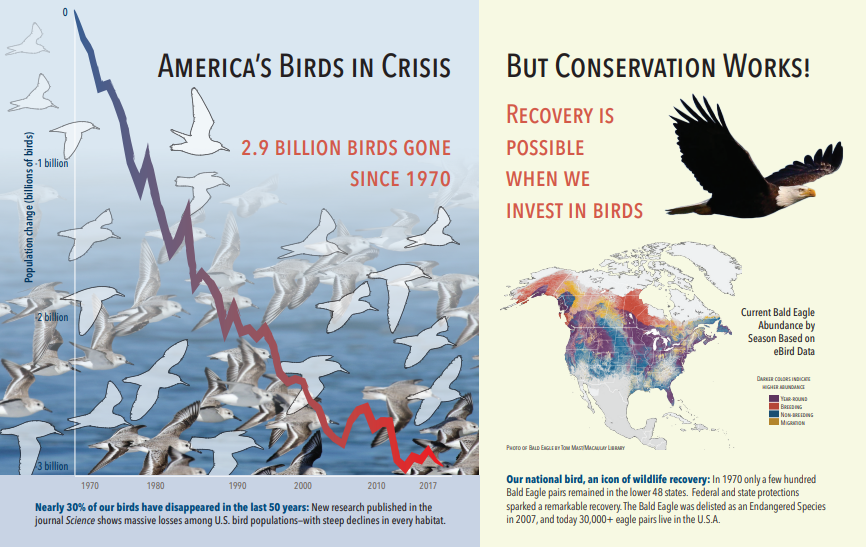

Cuplikan layar berikut adalah ilustrasi PDF yang menyertakan teks dan gambar yang disematkan. Pemecahan dokumen mendeteksi tiga gambar yang disematkan: kawanan burung camar, peta, elang. Teks lain dalam contoh (termasuk judul, judul, dan teks isi) diekstrak sebagai teks dan dikecualikan dari pemrosesan gambar.

Output analisis gambar digambarkan melalui JSON berikut (hasil pencarian). Definisi keterampilan memungkinkan Anda menentukan fitur visual mana yang menarik. Untuk contoh ini, tag dan deskripsi diproduksi, tetapi ada lebih banyak output yang dapat dipilih.

• imageCaption output adalah array berisi deskripsi, satu untuk setiap gambar, ditandai dengan tags yang terdiri dari kata tunggal dan frasa yang lebih panjang untuk menjelaskan gambar tersebut. Perhatikan tag yang terdiri dari sekawanan burung camar berenang di air, atau gambar dekat burung.

• imageTags output adalah array yang terdiri dari tag-tag tunggal, yang tercantum dalam urutan pembuatan. Perhatikan bahwa tag diulang. Tidak ada agregasi atau pengelompokan.

 "imageCaption": [
      "{\"tags\":[\"bird\",\"outdoor\",\"water\",\"flock\",\"many\",\"lot\",\"bunch\",\"group\",\"several\",\"gathered\",\"pond\",\"lake\",\"different\",\"family\",\"flying\",\"standing\",\"little\",\"air\",\"beach\",\"swimming\",\"large\",\"dog\",\"landing\",\"jumping\",\"playing\"],\"captions\":[{\"text\":\"a flock of seagulls are swimming in the water\",\"confidence\":0.70419257326275686}]}",
      "{\"tags\":[\"map\"],\"captions\":[{\"text\":\"map\",\"confidence\":0.99942880868911743}]}",
      "{\"tags\":[\"animal\",\"bird\",\"raptor\",\"eagle\",\"sitting\",\"table\"],\"captions\":[{\"text\":\"a close up of a bird\",\"confidence\":0.89643581933539462}]}",
    . . .

 "imageTags": [
    "bird",
    "outdoor",
    "water",
    "flock",
    "animal",
    "bunch",
    "group",
    "several",
    "drink",
    "gathered",
    "pond",
    "different",
    "family",
    "same",
    "map",
    "text",
    "animal",
    "bird",
    "bird of prey",
    "eagle"
    . . .

Skenario: Gambar yang disematkan di PDF

Ketika gambar yang ingin Anda proses disematkan dalam file lain, seperti PDF atau DOCX, alur pengayaan hanya mengekstrak gambar dan kemudian meneruskannya ke OCR atau analisis gambar untuk diproses. Ekstraksi gambar terjadi selama fase pemecahan dokumen, dan setelah gambar dipisahkan, mereka tetap terpisah kecuali Anda secara eksplisit menggabungkan output yang diproses kembali ke teks sumber.

Penggabungan Teks digunakan untuk menempatkan output pemrosesan gambar kembali ke dalam dokumen. Meskipun Penggabungan Teks bukan persyaratan yang sulit, ini sering dipanggil sehingga output gambar (teks OCR, layoutText OCR, tag gambar, keterangan gambar) dapat diintroduksi kembali ke dalam dokumen. Tergantung pada keterampilan, keluaran gambar menggantikan citra biner yang disematkan dengan teks ekivalen secara langsung. Output Analisis Gambar dapat digabungkan di lokasi gambar. Output OCR selalu muncul di akhir setiap halaman.

Alur kerja berikut menguraikan proses ekstraksi gambar, analisis, penggabungan, dan cara memperluas alur untuk mendorong output yang diproses gambar ke keterampilan berbasis teks lainnya seperti Pengenalan Entitas atau Terjemahan Teks.

1. Setelah menyambungkan ke sumber data, pengindeks memuat dan memecahkan dokumen sumber, mengekstrak gambar dan teks, dan mengantrekan setiap jenis konten untuk diproses. Dokumen yang diperkaya yang hanya terdiri dari simpul akar (dokumen) dibuat.

2. Gambar dalam antrean dinormalisasi dan diteruskan ke dokumen yang telah diperkaya sebagai simpul document/normalized_images.

3. Pengayaan gambar dijalankan, menggunakan "/document/normalized_images" sebagai input.

4. Output gambar diteruskan ke pohon dokumen yang diperkaya, dengan setiap output sebagai simpul terpisah. Output bervariasi menurut keterampilan (teks dan layoutText untuk OCR; tag dan keterangan untuk Analisis Gambar).

5. Opsional tetapi direkomendasikan jika Anda ingin dokumen pencarian menyertakan teks dan teks asal gambar bersama-sama, Penggabungan Teks berjalan, menggabungkan representasi teks dari gambar dengan teks mentah yang diekstraksi dari file. Potongan teks dikonsolidasikan ke dalam satu string besar, di mana teks disisipkan terlebih dahulu dalam string dan kemudian output teks OCR atau tag gambar dan keterangan.

   Output Penggabungan Teks sekarang menjadi teks definitif untuk menganalisis keterampilan hilir apa pun yang melakukan pemrosesan teks. Misalnya, jika keahlian Anda terdiri dari OCR dan Pengenalan Entitas, maka input untuk Pengenalan Entitas harus berupa "document/merged_text" (targetName dari output keterampilan Penggabungan Teks).

6. Setelah semua fungsi dijalankan, dokumen yang diperkaya sudah selesai. Pada langkah terakhir, pengindeks merujuk ke pemetaan bidang output untuk mengirim konten yang diperkaya ke bidang individual dalam indeks pencarian.

Contoh set keterampilan berikut membuat bidang yang merged_text berisi teks asli dokumen Anda dengan teks OCRed yang disematkan sebagai pengganti gambar yang disematkan. Ini juga mencakup keterampilan Pengenalan Entitas yang menggunakan merged_text sebagai input.

Sintaks badan permintaan

{
  "description": "Extract text from images and merge with content text to produce merged_text",
  "skills":
  [
    {
        "description": "Extract text (plain and structured) from image.",
        "@odata.type": "#Microsoft.Skills.Vision.OcrSkill",
        "context": "/document/normalized_images/*",
        "defaultLanguageCode": "en",
        "detectOrientation": true,
        "inputs": [
          {
            "name": "image",
            "source": "/document/normalized_images/*"
          }
        ],
        "outputs": [
          {
            "name": "text"
          }
        ]
    },
    {
      "@odata.type": "#Microsoft.Skills.Text.MergeSkill",
      "description": "Create merged_text, which includes all the textual representation of each image inserted at the right location in the content field.",
      "context": "/document",
      "insertPreTag": " ",
      "insertPostTag": " ",
      "inputs": [
        {
          "name":"text", "source": "/document/content"
        },
        {
          "name": "itemsToInsert", "source": "/document/normalized_images/*/text"
        },
        {
          "name":"offsets", "source": "/document/normalized_images/*/contentOffset"
        }
      ],
      "outputs": [
        {
          "name": "mergedText", "targetName" : "merged_text"
        }
      ]
    },
    {
      "@odata.type": "#Microsoft.Skills.Text.V3.EntityRecognitionSkill",
      "context": "/document",
      "categories": [ "Person"],
      "defaultLanguageCode": "en",
      "minimumPrecision": 0.5,
      "inputs": [
        {
            "name": "text", "source": "/document/merged_text"
        }
      ],
      "outputs": [
        {
            "name": "persons", "targetName": "people"
        }
      ]
    }
  ]
}

Sekarang setelah Anda memiliki merged_text bidang, Anda dapat memetakannya sebagai bidang yang dapat dicari dalam definisi pengindeks Anda. Semua konten file Anda, termasuk teks gambar, akan dapat dicari.

Skenario: Memvisualisasikan kotak pembatas

Skenario umum lainnya adalah memvisualisasikan informasi tata letak hasil pencarian. Misalnya, Anda mungkin ingin menyoroti di mana sepotong teks ditemukan dalam gambar sebagai bagian dari hasil pencarian Anda.

Karena langkah OCR dilakukan pada gambar yang dinormalisasi, koordinat tata letak berada di ruang gambar yang dinormalisasi, tetapi jika Anda perlu menampilkan gambar asli, konversi titik koordinat dalam tata letak ke sistem koordinat gambar asli.

Algoritma berikut mengilustrasikan pola:

/// <summary>
///  Converts a point in the normalized coordinate space to the original coordinate space.
///  This method assumes the rotation angles are multiples of 90 degrees.
/// </summary>
public static Point GetOriginalCoordinates(Point normalized,
                            int originalWidth,
                            int originalHeight,
                            int width,
                            int height,
                            double rotationFromOriginal)
{
    Point original = new Point();
    double angle = rotationFromOriginal % 360;

    if (angle == 0 )
    {
        original.X = normalized.X;
        original.Y = normalized.Y;
    } else if (angle == 90)
    {
        original.X = normalized.Y;
        original.Y = (width - normalized.X);
    } else if (angle == 180)
    {
        original.X = (width -  normalized.X);
        original.Y = (height - normalized.Y);
    } else if (angle == 270)
    {
        original.X = height - normalized.Y;
        original.Y = normalized.X;
    }

    double scalingFactor = (angle % 180 == 0) ? originalHeight / height : originalHeight / width;
    original.X = (int) (original.X * scalingFactor);
    original.Y = (int)(original.Y * scalingFactor);

    return original;
}

Skenario: Keterampilan gambar kustom

Gambar juga dapat diteruskan ke dalam dan dikembalikan dari keterampilan khusus. Skillset mengenkripsi gambar dengan base64 yang diteruskan ke keterampilan khusus. Untuk menggunakan gambar dalam keterampilan kustom, atur "/document/normalized_images/*/data" sebagai input ke keterampilan kustom. Dalam kode keterampilan kustom Anda, lakukan base64-decode pada string sebelum mengonversinya menjadi gambar. Untuk mengembalikan gambar ke kumpulan keterampilan, lakukan base64-encode pada gambar sebelum mengembalikannya ke kumpulan keterampilan.

Gambar dikembalikan sebagai objek dengan properti berikut.

 {
  "$type": "file",
  "data": "base64String"
 }

Repositori Azure Search Python memiliki sampel lengkap yang diimplementasikan dalam Python dari keterampilan kustom yang memperkaya gambar.

Meneruskan gambar ke keterampilan kustom

Untuk skenario di mana Anda memerlukan keterampilan khusus untuk mengerjakan gambar, Anda dapat meneruskan gambar ke keterampilan kustom, dan mengembalikan teks atau gambar. Set keterampilan berikut berasal dari sampel.

Keterampilan berikut mengambil gambar yang dinormalkan (diperoleh selama penguraian dokumen), dan menghasilkan irisan gambar.

Sampel keterampilan

{
  "description": "Extract text from images and merge with content text to produce merged_text",
  "skills":
  [
    {
          "@odata.type": "#Microsoft.Skills.Custom.WebApiSkill",
          "name": "ImageSkill",
          "description": "Segment Images",
          "context": "/document/normalized_images/*",
          "uri": "https://your.custom.skill.url",
          "httpMethod": "POST",
          "timeout": "PT30S",
          "batchSize": 100,
          "degreeOfParallelism": 1,
          "inputs": [
            {
              "name": "image",
              "source": "/document/normalized_images/*"
            }
          ],
          "outputs": [
            {
              "name": "slices",
              "targetName": "slices"
            }
          ],
          "httpHeaders": {}
        }
  ]
}

Contoh keterampilan kustom

Keterampilan kustom itu sendiri berada di luar set keterampilan. Dalam kasus ini, kode Python pertama-tama mengulangi kumpulan catatan permintaan dalam format kemampuan kustom, lalu mengonversi string yang dikodekan base64 menjadi gambar.

# deserialize the request, for each item in the batch
for value in values:
  data = value['data']
  base64String = data["image"]["data"]
  base64Bytes = base64String.encode('utf-8')
  inputBytes = base64.b64decode(base64Bytes)
  # Use numpy to convert the string to an image
  jpg_as_np = np.frombuffer(inputBytes, dtype=np.uint8)
  # you now have an image to work with

Demikian pula untuk mengembalikan gambar, kembalikan string yang dikodekan base64 dalam objek JSON dengan $type properti file.

def base64EncodeImage(image):
    is_success, im_buf_arr = cv2.imencode(".jpg", image)
    byte_im = im_buf_arr.tobytes()
    base64Bytes = base64.b64encode(byte_im)
    base64String = base64Bytes.decode('utf-8')
    return base64String

 base64String = base64EncodeImage(jpg_as_np)
 result = {
  "$type": "file",
  "data": base64String
}

Konten terkait

• Buat Pengindeks (REST)
• Keterampilan Analisis Gambar
• Keterampilan OCR
• Keterampilan Penggabungan Teks
• Cara membuat keterampilan
• Memetakan output yang diperkaya ke bidang
