Office2010（2016）版へのPostscript(EPS)データ貼付に関して

こんにちは

解決されていなかったのですね・・・

AutoCADのグラデーションのハッチングを試してみました。

当方、Excel2016とAutoCAD LT2017の組み合わせです。

AutoCAD LTからEPS出力時に

PostScript Level 1 Plusでのみ、グラデーションハッチングのまま

Excelへ貼り付けすることが出来ました。

PostScript Level 1 ではグラデーションが破棄されモノクロに

PostScript Level 2 では画像の貼り付けが出来ませんでした。

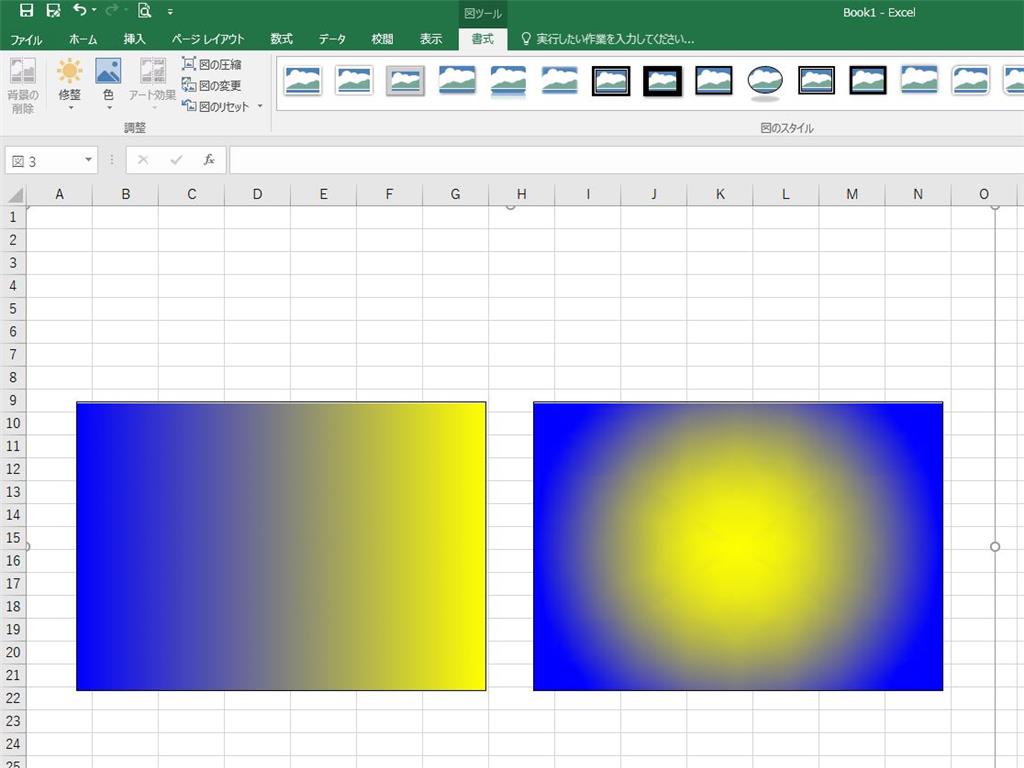

又、添付画像はPostScript Level 1 PlusでEPSファイルサイズが2MB位ですが

ハッチングの数を増やすと(4つ：ファイルサイズ3.5MB)貼り付けできませんでした。

ファイルサイズの問題かと思い色々試してみましたが

広範囲の図面中にグラデーションハッチングが数多くあって

EPSファイルサイズが8MB位のものが問題なく貼り付け出来ましたので

貼り付けEPSファイルの出力範囲におけるグラデーションハッチングの

数と、占める割合によって貼り付けできない場合が有る

と言う判断をするに至りました。

参考になれば幸いです。

osakanakana様

返信ありがとうございます。

ご連絡が遅くなってしまい、申し訳ありません。

残念ながら、まだ解決していません...

EPS出力をする際、透過性をもたせると画像が表示されない、というのは知っていました

（たまに忘れてしまい、なぜ？！となりますが）

ちなみに、表示したいのはAutoCADのグラデーションのハッチングです。

おそらく線や単色（ソリッド）のハッチングだけであれば、

ExcelでもWordでも挿入・表示が可能だと思います。

segap様

返信ありがとうございます。

ご連絡が遅くなってしまい、申し訳ありません。

教えていただいた方法は試していた時期があったのですが、

やはりどれだけ拡大しても線がぼやけてしまうのですよね...

こんにちは

既に解決済みとは思いますが

AutoCAD コミュニティーで同様の質問があり

解決することが出来ましたのでリンクを貼っておきます。

結論としてはExcelにEPS形式を貼り付けるには

透過性を持たせては駄目だと言う事のようです。

スレッド名：「excelにepsファイル表示されますか？」

お役に立てれば幸いです。

(3)PDF化してスナップショットツールで貼る

これはたしかに…

悲しいくらいボケボケな画像になっちゃいますよね…

コピー時に、Acrobat Readerの表示を拡大(ズーム)してからコピーすると解像度が細かくなり、ましになります。

しかし、貼付けサイズがでかくなるので、貼付けたあとに縮小する必要があります。
