Отсутствует значок пересечения (зазор) для пользовательских линий Visio

Анонимные
2022-01-11T11:49:57+00:00

Добрый день!

Уважаемые участники форума, специалисты технической поддержки Microsoft, необходима Ваша помощь в решении проблемы:

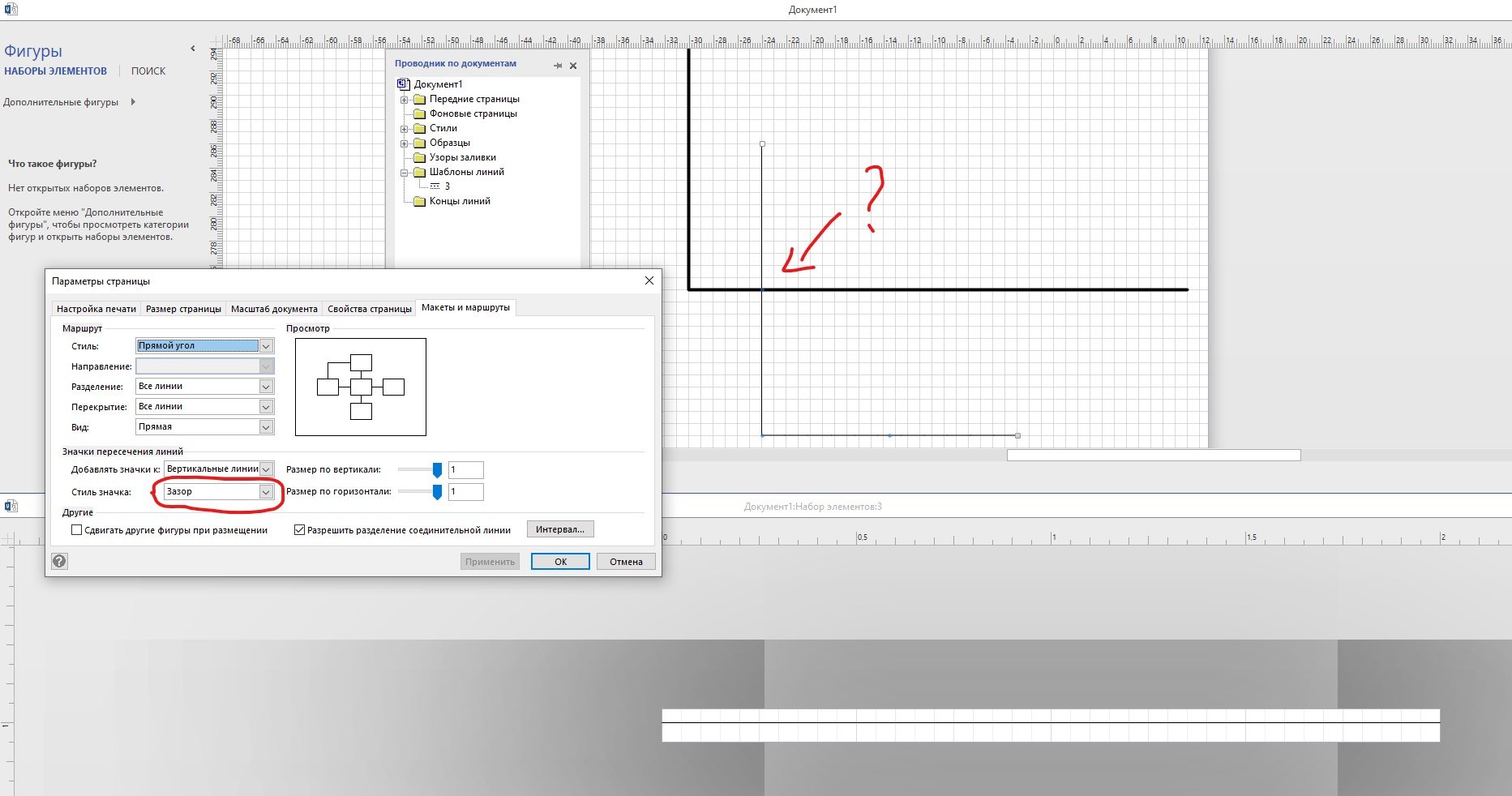

Были созданы пользовательские линии в MS Visio 2016. При пересечении пользовательских

линий все значки пересечений линий отображаются, кроме значка зазор.

Есть ли какие-либо идеи как правильно отобразить линию с зазором?

Буду рад любой помощи.

Win 10, x64

Visio 2016 Standart, x32

Microsoft 365 и Office | Visio | Для бизнеса | Windows
Microsoft 365 и Office | Visio | Для бизнеса | Windows

Профессиональный инструмент для построения диаграмм, который помогает пользователям визуализировать сложную информацию с помощью простых для понимания диаграмм.

Заблокированный вопрос. Этот вопрос был перенесен из сообщества службы поддержки Майкрософт. Вы можете проголосовать о его полезности, но не можете добавлять комментарии или ответы, а также подписаться на этот вопрос.

Комментариев: 0
Ответ, принятый автором вопроса
Анонимные
2022-01-18T07:16:22+00:00

Добрый день,

  1. К сожалению, по экспорту в dwg/dxf вопрос еще открытый.

P.S. Буду надеяться, что скором будущем разработчики Visio исправят данные проблемы.

"Открытый вопрос" висит очень давно ! Первый раз лично столкнулся в версии 2010. До этого не было необходимости, считается что версия Visio 2007 была лучше всего совместима с AutoCAD! Возможно так было всегда. Попробую вечером посмотреть на старом компьютере с Visio 2003!

Про "скорое будущее" могу вас огорчить, то что сейчас называется Улучшенная поддержка чертежей AutoCAD подразумевает:

  • Если вы используете Visio Plan 2 то можете импортировать DWG- или DXF-файлы, созданные в AutoCAD 2017* или более предыдущих версиях.
  • С Visio стандартный или Professional вы можете импортировать DWG- или DXF-файл, созданный в AutoCAD 2007 или более предыдущей версии.

В AutoCAD 2017 использовался формат файла DWG 2013, версии начиная я AutoCAD 2018 используют модернизированный формат DWG 2018!

MS Visio - приложение для создания бизнес-графики, поэтому я бы не стал ожидать в будущем создания конвертора, который не теряет толщину и тип линии при экспорте в dxf/dwg.

----

PS Добавляю ссылку на список функций уже добавленных или запланированных к реализации в ближайшее время:

Microsoft 365 Roadmap | Microsoft 365

Подобного конвертора пока нет в планах на ближайший год…

Этот ответ помог вам?

Один пользователь счел этот ответ полезным.
Комментариев: 0

Дополнительные ответы: 8

Сортировать по: Наиболее полезные
Наиболее полезные Новейшие Самые старые
  1. Анонимные
    2022-01-18T06:30:18+00:00

    Добрый день.

    Неполадка устранена? Вам еще нужна помощь?

    Если у Вас уже получилось решить эту проблему самостоятельно, то расскажите нам, пожалуйста, как Вы это сделали. Благодарю Вас.

    С уважением, Антон Кузьмин.

    Добрый день!

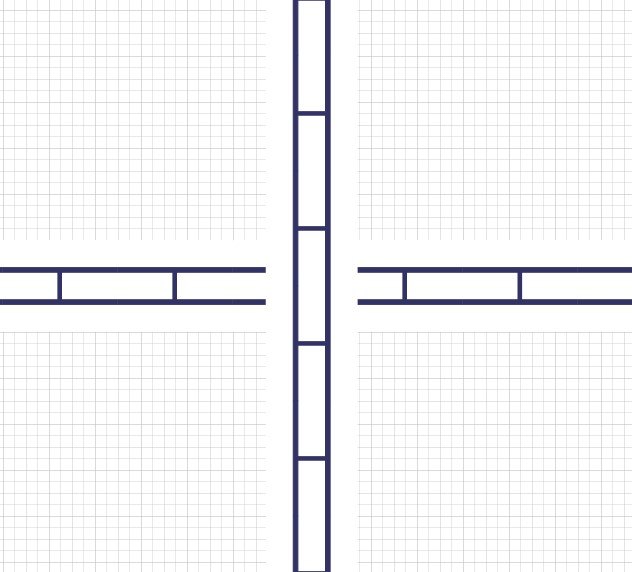

    1. Для соблюдения зазора на пользовательских линиях было добавлено пустое пространство. Это накладывает некоторые обстоятельства при отрисовке, например, размещение линии на переднем или заднем плане относительно других линий.

    Других решений не найдено.

    1. К сожалению, по экспорту в dwg/dxf вопрос еще открытый.

    P.S. Буду надеяться, что скором будущем разработчики Visio исправят данные проблемы.

    Этот ответ помог вам?

    Один пользователь счел этот ответ полезным.
    Комментариев: 0
  2. Анонимные
    2022-01-12T21:59:59+00:00

    Доброго времени суток!

    *Кстати только заметил - в проводнике Windows при включенном предпросмотре файлов и выборе файла Doc1.vsdx зазор присутствует у всех линий.

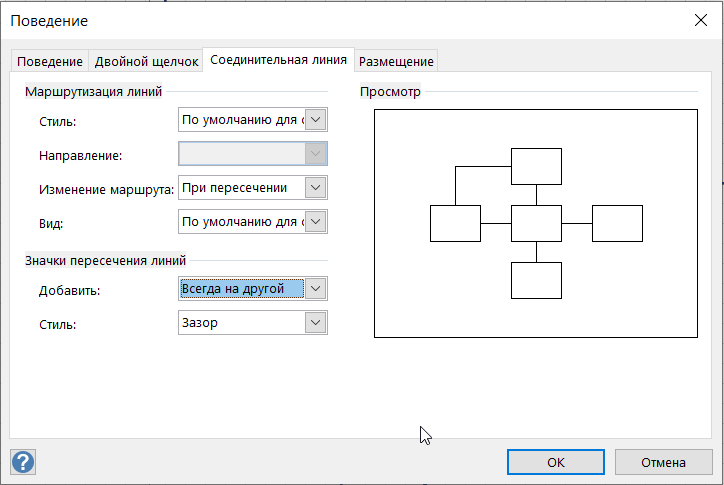

    В случае с тремя соединительными линиями у меня в в документе можно добиться такого поведения - выбрав опцию

    Но если линий будет больше, то уже не работает !

    А как у вас отображаются линии при предпросмотре перед печатью ?

    Этот ответ помог вам?

    Комментариев: 0
  3. Анонимные
    2022-01-12T08:04:57+00:00

    Уважаемый John,

    К сожалению у меня не получается установить зазор на пользовательской линии, даже на самой обычной линии.

    Соответственно при печати также не отображается зазор.

    Возможно, я что-то делаю не корректно.

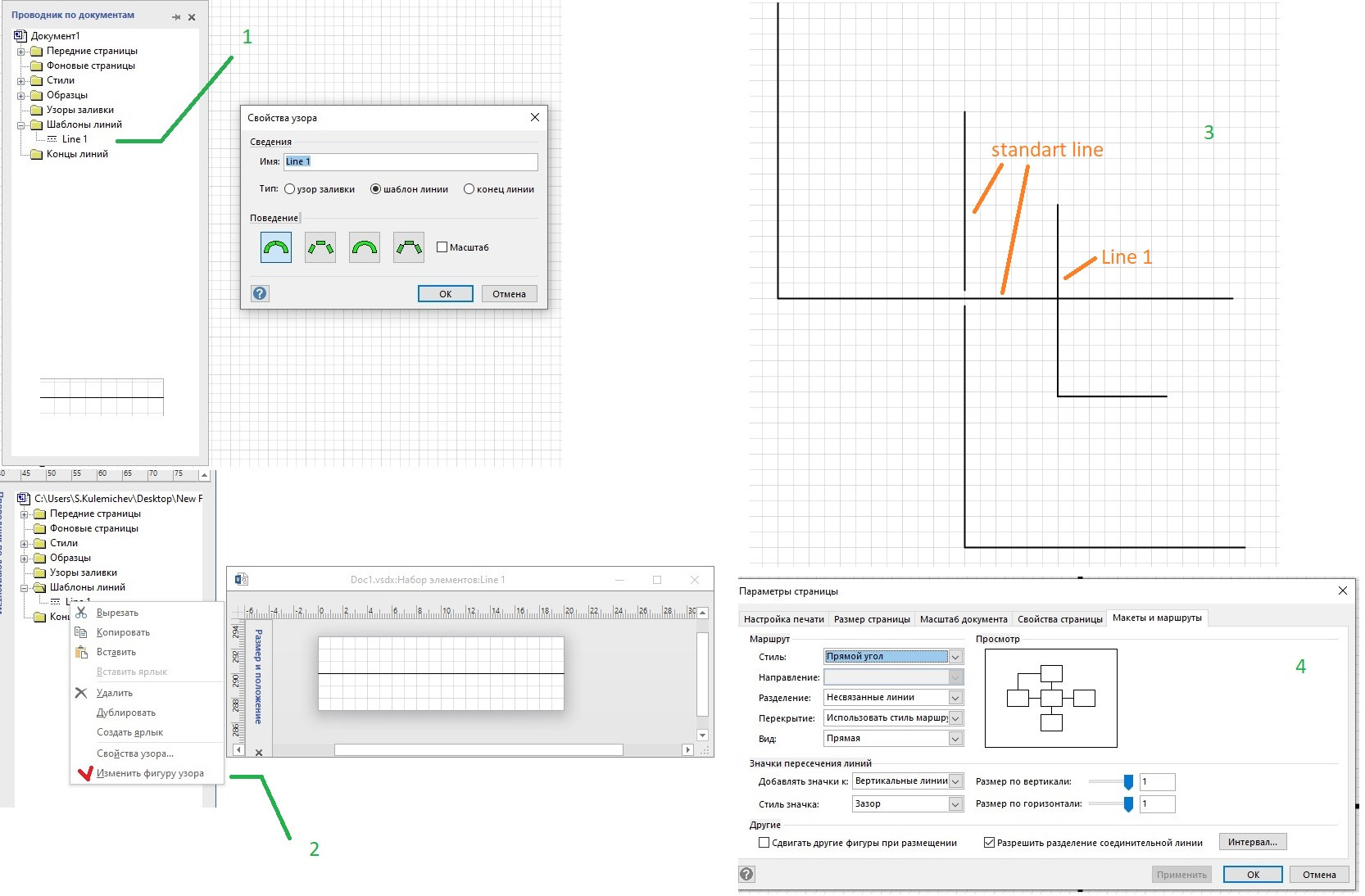

    Вот моя последовательность:

    1. Создание шаблона линии
    2. Отрисовка фигуры
    3. Проверка пересечения
    4. Проверка настроек страницы.

    Вот ссылка на мой файл https://drive.google.com/file/d/1tkeSOX0WU_g1dm6DBPxXtQx8RmWEjJ7Z/view?usp=sharing

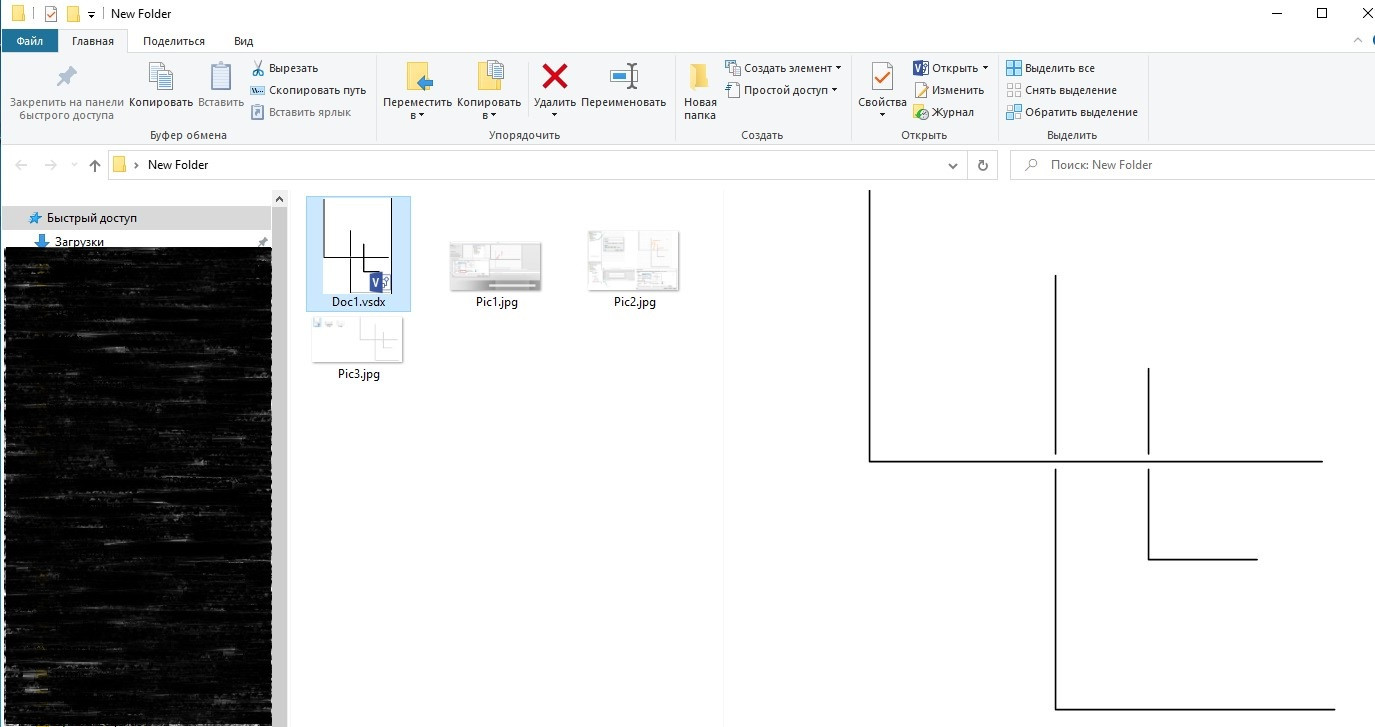

    *Кстати только заметил - в проводнике Windows при включенном предпросмотре файлов и выборе файла Doc1.vsdx зазор присутствует у всех линий.

    Этот ответ помог вам?

    Комментариев: 0
  4. John Marshall Visio MVP 4,686 Баллы репутации Модератор-волонтер
    2022-01-12T04:25:26+00:00

    Этот ответ был переведен автоматически. Поэтому в тексте могут присутствовать грамматические ошибки или странные фразы.

    Я создал несколько пользовательских шаблонов линий и не заметил никаких реальных проблем с переходами линий, но я на самом деле не смотрел на переходы линий.

    Итак, как выглядит ваш пользовательский шаблон линий?

    Это прыжок линии с большими размерами линий, и, хотя он не красивый, красная линия имеет прыжок линии. Черная вертикальная линия была пунктирной.

    Этот ответ помог вам?

    Комментариев: 0
