Здравствуйте, уважаемое сообщество.
Делаю диаграмму в нотации IDEF0.
Подскажите, пожалуйста, почему признак "туннельной" стрелки такой непослушный? Если стрелка выглядит как ступенька, то всё отображается нормально. Но если использовать другие варианты (а их приходится использовать), то получается ерунда. Как повернуть эти скобочки (крестиками помечены неправильные отображения)?
Туннель доступен, как я понимаю, только для этого типа стрелок (через right-click):
Профессиональный инструмент для построения диаграмм, который помогает пользователям визуализировать сложную информацию с помощью простых для понимания диаграмм.
Заблокированный вопрос. Этот вопрос был перенесен из сообщества службы поддержки Майкрософт. Вы можете проголосовать о его полезности, но не можете добавлять комментарии или ответы, а также подписаться на этот вопрос.
Вы не совсем правы, в Visio всех версий до реального решения вопроса, необходимо для диаграмм IDEF0, использовать красиво нарисованные необходимые jpg-значки, и внеся их в папку "Мои фигуры":
Туннелировать вход
Туннелировать выход

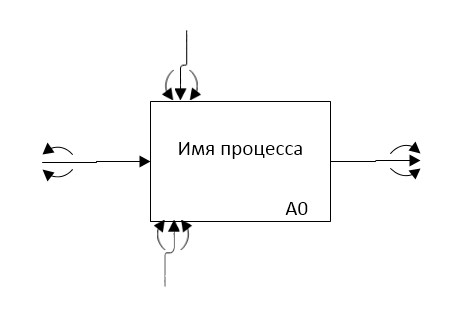

oficiro и Surrogate°, для получения вида:

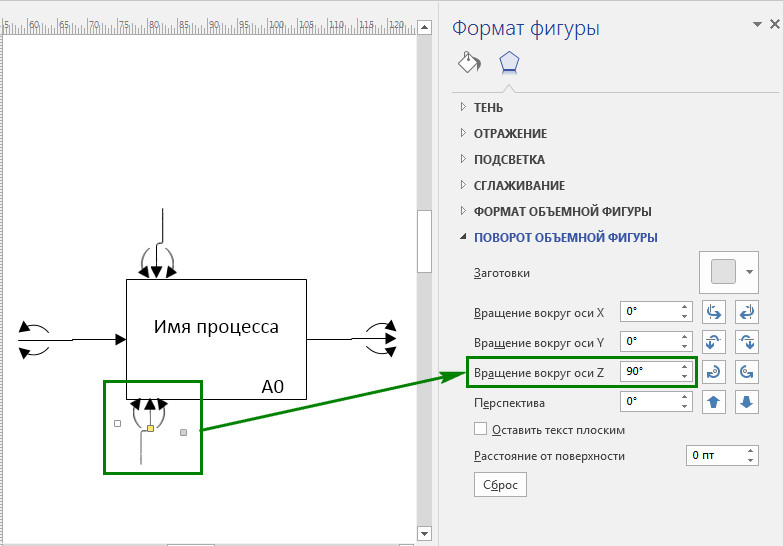

необходимо использовать поворот вокруг оси Z:
из англоязычного могу порекомендовать
из официального
https://social.technet.microsoft.com/Forums/en-US/home?forum=visiogeneral
(типа как TechNet)
или форум Chris Roth (aka Visio Guy)
Жук, Спасибо, за честный ответ !
Специалистов по Visio на нашем Форуме практически не т, они как правило обитают на английской локали Answers
не поделитесь ссылкой ? пытаюсь зайти http://answers.microsoft.com/en-en/office/http://answers.microsoft.com/en-en/office/
и меня перебрасывает на русскоязычную локаль :(
Нет, изменять ничего не нужно.
Действительно, на данный момент, Специалистов по Visio на нашем Форуме практически нет, они как правило обитают на английской локали Answers, но там необходимо задавать вопросы на английском языке, на английском языке соответственно и будут ответы.
