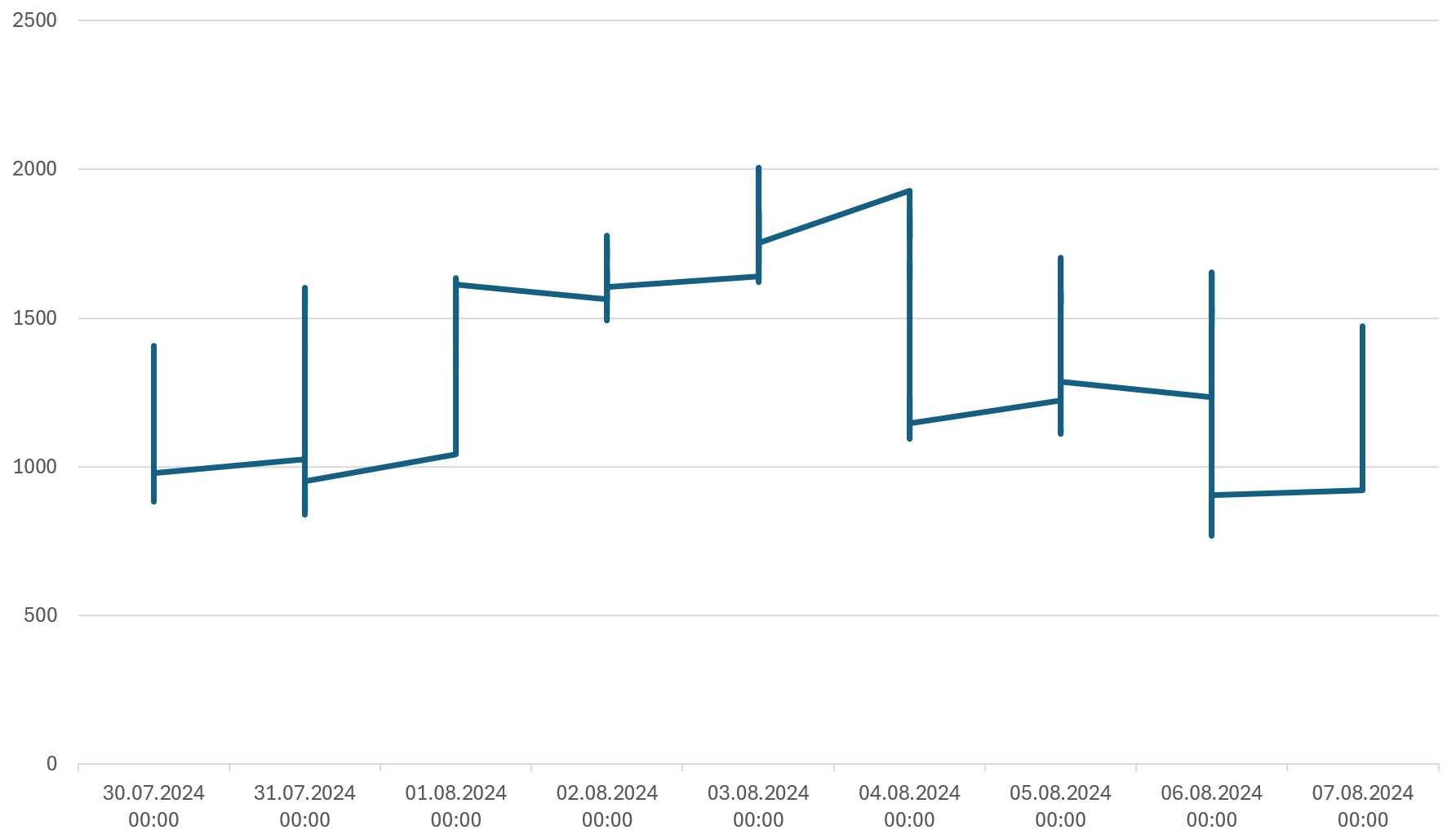

Vielen Dank für die rasche Rückmeldung! Bei einem Punkte XY Diagramm habe ich das Problem, dass sich die Datumslegende ineinanderschiebt
Ich denke ich verstehe Dein Problem / Missverständnis.
Sagen wir mal wir nehmen jede Stunde einen Wert auf und das über mehrere Monate. Diese Daten sollen nun ausgewertet / dargestellt werden.

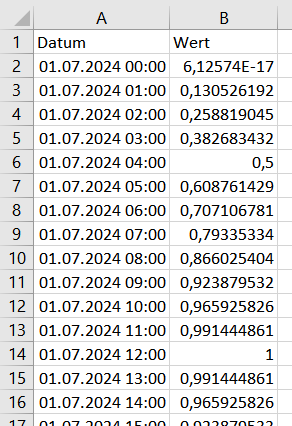

Ist berechne mal für die einzelnen Zeitpunkte eine halbe Sinuskurve pro Tag, so können wir unsere Darstellung prüfen ob sie wie erwartet funktioniert.
B2: =COS((REST(A2;1)-0,5)*PI())

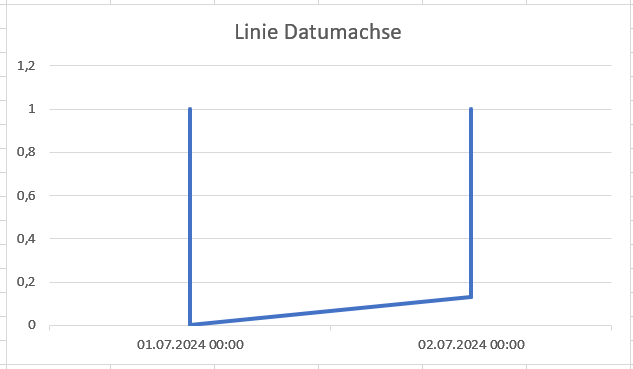

Machen wir mal ein Linien Diagramm über 2 Tage, dann erkennt Excel das wir eine Zeitspanne über mehrere Tage haben und gruppiert via "Datumachse":

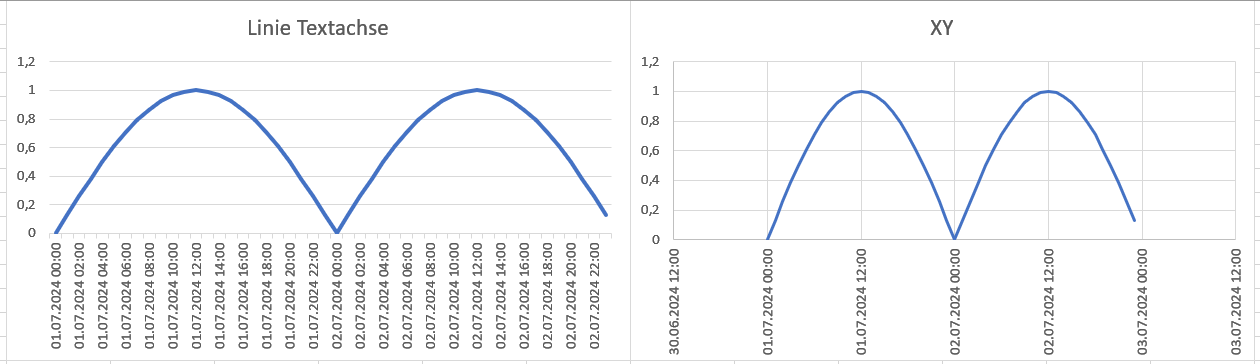

Stellen wir die Achse auf Textachse um, dann sieht es besser aus. Und zum Vergleich das XY-Diagramm daneben.

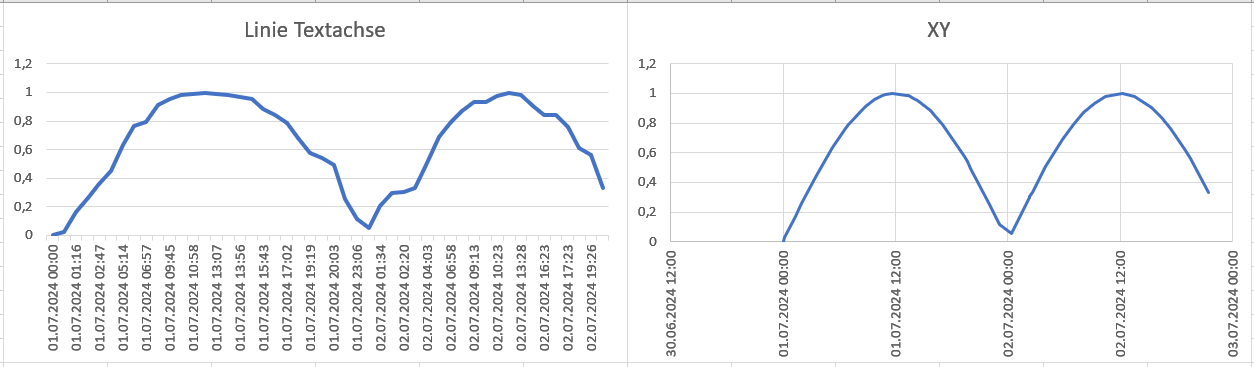

Das ist jedoch nicht die Lösung des Problemes, denn in der Realität kommen Messfehler vor und dann werden die Zeitabstände unregelmäßig. Vergleichen wir nun mal beide Diagramme dann sieht es so aus:
Das Liniendiagramm gaukelt uns einen unregelmäßigen Verlauf vor, der in der Realität nicht stattfindet, das kann man im XY-Diagramm erkennen. Das kommt daher weil das XY den Messwert an der Stelle zeigt wo er tatsächlich stattgefunden hat.
Das Liniendiagramm mit Textachse zeigt die Messwerte einen nach dem anderen.

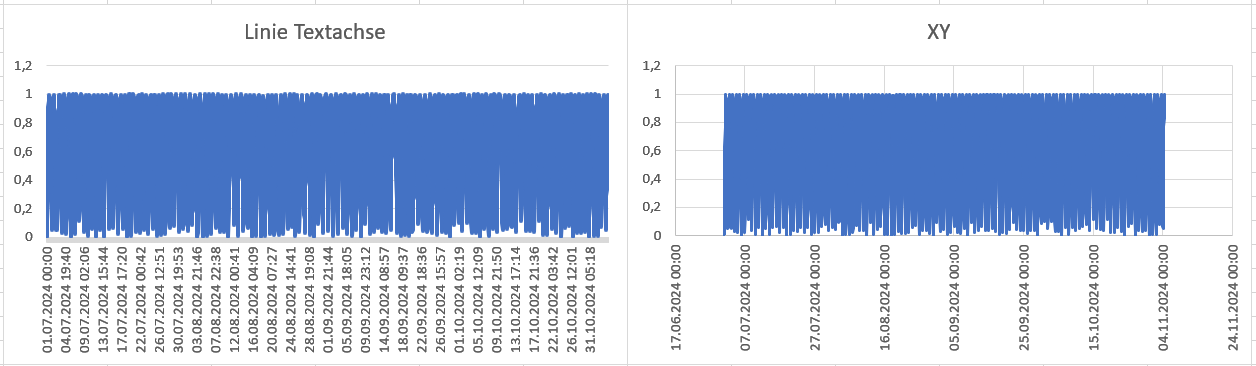

Wie sehen nun die Diagramme aus wenn es über mehrere Monate geht?
Tja, da sieht man nix mehr, weil wir zu viele unterschiedliche Messwerte auf der Achse haben.

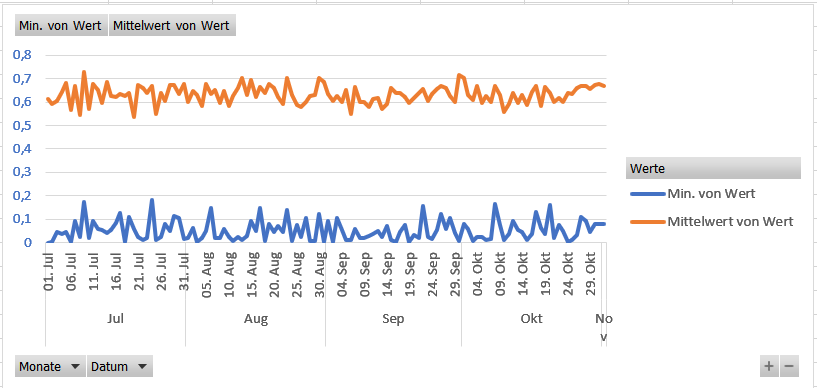

Die Lösung dafür ist die Daten zusammenzufassen, z.B. nach Min/Max/Mittelwert. Das kann man mit einer Pivottabelle/-chart machen. Für meine Beispieldaten sieht es dann so aus:
Das entspricht zumindest meinen Erwartungen. :-)
Andreas.
